Klemmband NG Tweedelig Groot
- CE-gecertificeerd naar norm EN 1935:2002, scharnierklasse 13
- Bij ingehangen vleugel in 6 richtingen verstelbaar
- Bevestiging met klemplaten uit één deel
- Snelle montage zonder boren
- Leverbaar in RAL-kleuren en anodisatie
Snel, mooi en sterk: eigenschappen van de grotere broer uit de Klemmband NG reeks. De elegante scharnierknoop met een 20 mm diameter wordt één met het deurprofiel. Met zijn draagkracht tot 130 kg vindt hij vooral zijn toepassingsgebied in de objekt- en hoogwaardige woningbouw. Eén persoon kan probleemloos in 6 richtingen verstellingen doorvoeren zonder de vleugel uit te nemen – zonder spleetvorming of verloop.
Klemscharnieren zijn profielgebonden en worden in nauwe samenwerking met de profielfabrikanten ontwikkeld. Verschillende profielcombinaties vergen bijzondere varianten. De opgave van de exakte profielcombinatie is dan ook noodzakelijk bij het bestellen en verwerken van deze scharnieren.
Materiaal
vervaardigd uit geëxtrudeerd aluminium
Bevestiging
klemplaten uit één deel

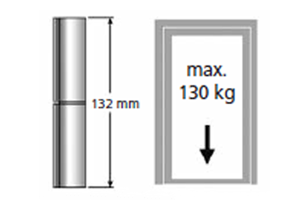

Draagkracht
Afhankelijk van de profieluitvoering tot max. 130 kg
Verstelmogelijkheden
Bij ingehangen vleugel in 6 richtingen verstelbaar
Horizontaalverstelling traploos ± 2 mm
Vertikaalverstelling door middel van hoogteverstelmechanisme
Dichtingsaandruk
Uitvoeringen
Leverbaar in RAL-kleuren en anodisatie
Klemmband NG Tweedelig Groot: 4 7 6 0 1 4 1 13
Gebruiksklasse
4
Klasse 4: zeer intensief gebruik. Scharnieren voor deuren die zeer frekwent en intensief gebruikt worden.
Duurzaamheid
7
Klasse 7: 200.000 proefcycli (enkel deurscharnieren)
Gewicht
6
Klasse 6: Gewicht van het testelement 120 kg
Vuurbestendigheid
0
Klasse 0: niet geschikt om toe te passen op rook- en brandwerende deuren (EN 1634-1)
Veiligheid
1
De basisvereisten voor gebruiksveiligheid gelden voor alle scharnieren. Zodoende behoren alle scharnieren tot klasse 1.
Corrosiebestendigheid
4
Klasse 4: zeer hoge corrosieweerstand
Inbraakwerend
1
Klasse 1: geschikt voor inbraakwerende deuren, afhankelijk van de vooropgestelde kwalifikatie van het element.
Scharnierklasse
13
Klasse 13: Scharnieren in deze klasse voloen aan de gestelde eisen bij intensief gebruik.
De classificatie 4 7 6 0 1 4 1 13 betekent het volgende:
Een scharnier voor (4) zeer intensief gebruik, getest op duurzaamheid met 200.000 cycli (7), op een element van 120 kg (6*) dat niet geschikt is voor rook- of brandwerendheid (0), een corrosieweerstand van 240u (4) bezit en kan toegepast worden op inbraakwerende (1) deuren.
*) Hierbovenop werden 20 cycli met 240 kg en 5 cycli met 360 kg uitgevoerd (EN 1935).
