KT-RKV, tweedelig
- Elegante vormgeving
- Draagkracht tot 90 kg
- Comfortabel gebruik op de bouwwerf
- Blijft mooi in lijn, ook na verstelling
- Openingsgraad tot 180°
- 18mm knoopdiameter
- DIN Links/DIN Rechts toepasbaar
- Voorgemonteerde scharnierdelen
Het KT-RKV scharnier wordt bevestigd in de beslaggroef. De driedelige scharnieren dragen tot 120 kg, de 2-delige variant gaat probleemloos tot 90 kg. Beide types worden bevestigd door middel van lange stiften en boorschroeven. Voor vleugels tot 80 kg biedt Dr Hahn het 2-delige alternatief aan met korte stiften en boorschroeven zodat enkel de kunststof dient voorgeboord te worden.
Efficiente verwerking in het atelier en op de bouwwerf.
Zelfs bij de driedelige scharnieren is het in- en uithangen van de vleugel zeer comfortabel. Het bovenste kaderdeel kann namelijk eenvoudig verwijderd worden zonder de bevestigingsschroeven te lossen. Zo kan de vleugel als bij een 2-delige variant wordn ingehangen waarna het extra kaderdeel weer wordt gemonteerd. Ontegensprekelijk een zeer grote meerwaarde voor de plaatsers. Bij te weinig ruimte kan de deurvleugel op dezelfde wijze worden uitgenomen.
Bij alle types kan in 6 richtingen versteld worden, zelfs bij een ingehangen vleugel:
- In de hoogte kan het scharnier +/- 3 mm versteld worden
- Horizontaal zijn eveneens +/- 3 mm mogelijk
- Voor de dichtingsaandruk is het +/- 1,3 mm
Materiaal
Vervaardigd uit ge-extrudeerd aluminium
Bevestigingsmogelijkheden
Rechtstreekse verschroeving in kader en vleugel
Opdekhoogtes
Van 16,5 mm tot 26,0 mm
Draagkracht
afhankelijk van de profieluitvoering: met lange stiften max. 90 kg, met korte stiften max. 80 kg
Verstelmogelijkheden
Deurvleugel in 6 richtingen verstelbaar
Kleuren
Leverbaar in alle RAL-kleuren

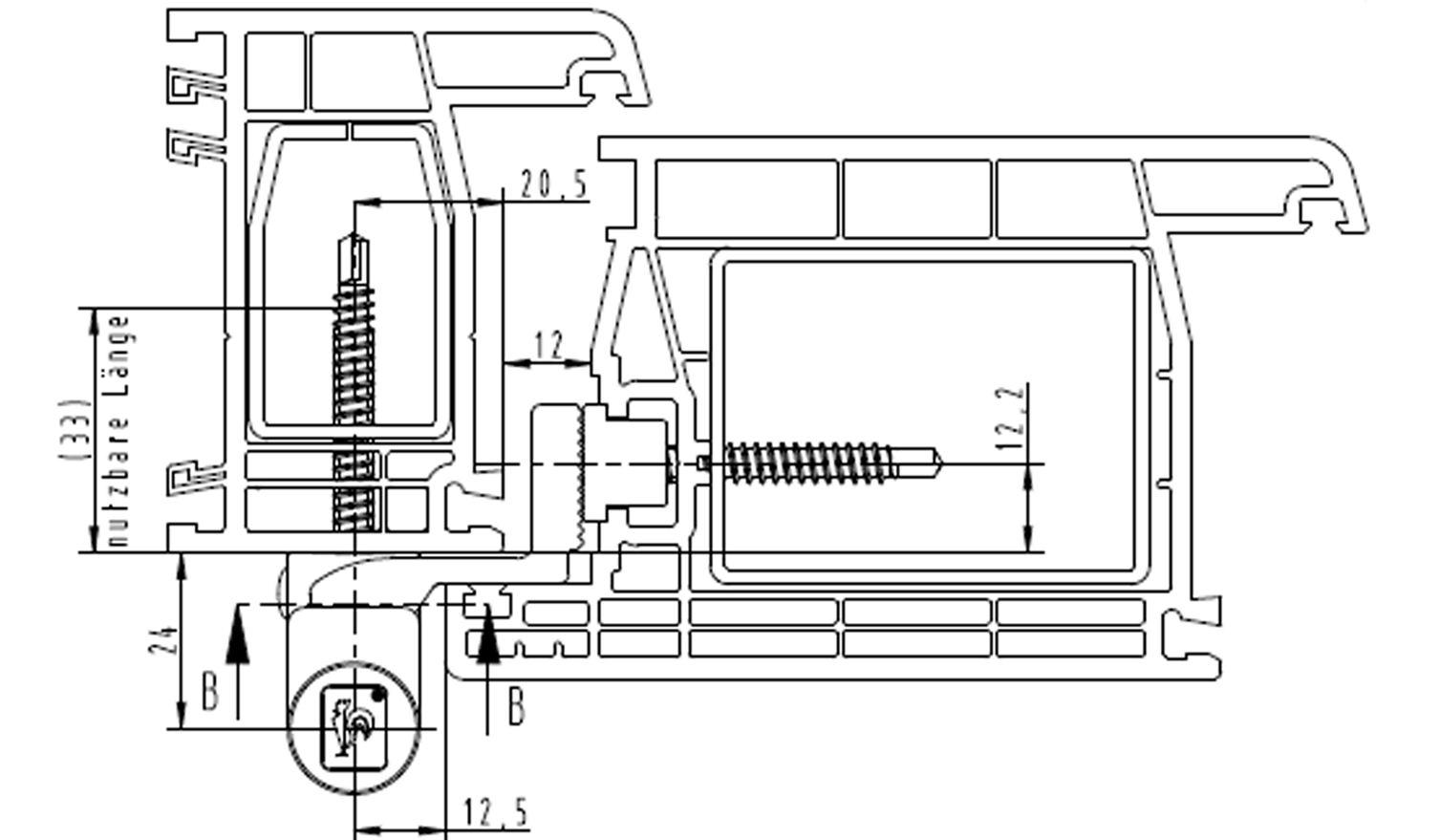

K80110101 = EV1 zwarte kunststofdelen
K801G0101 = RAL 9016 witte kunststofdelen
K80190101 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
K80110001 = EV1 zwarte kunststofdelen
K801G0001 = RAL 9016 witte kunststofdelen
K80190001 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)

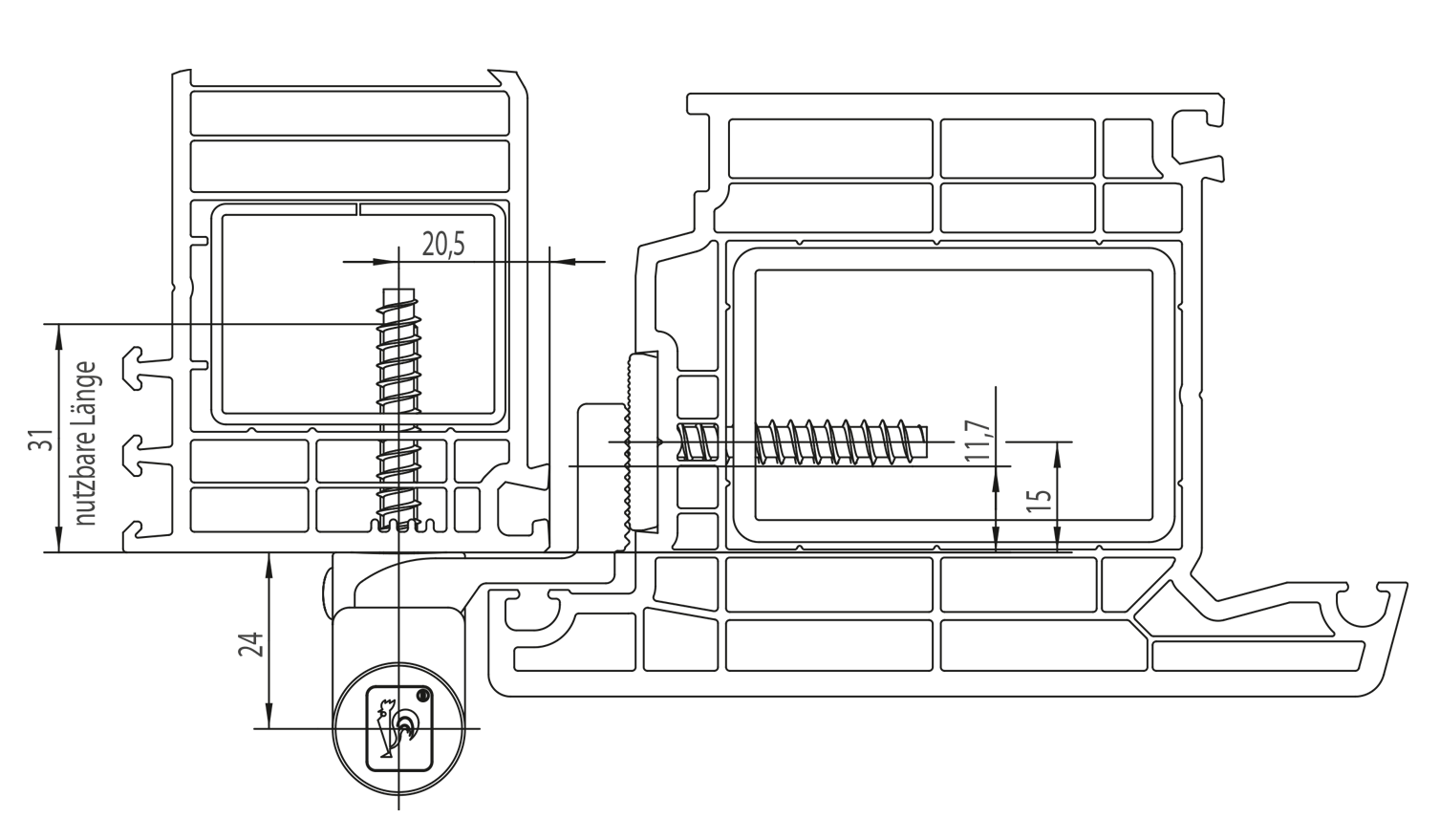

K80210001 = EV1 zwarte kunststofdelen
K802G0001 = RAL 9016 witte kunststofdelen
K80290001 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
K80110002 = EV1 zwarte kunststofdelen
K801G0002 = RAL 9016 witte kunststofdelen
K80190002 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
KT-RKV, tweedelig: 4 7 6 0 1 0/4 (5*) 1 13
Gebruiksklasse
4
Klasse 4: zeer intensief gebruik. Scharnieren voor deuren die zeer frekwent en intensief gebruikt worden.
Duurzaamheid
7
Klasse 7: 200.000 proefcycli (enkel deurscharnieren)
Gewicht
6
Klasse 6: Gewicht van het testelement 120 kg
Vuurbestendigheid
0
Klasse 0: niet geschikt om toe te passen op rook- en brandwerende deuren (EN 1634-1)
Veiligheid
1
De basisvereisten voor gebruiksveiligheid gelden voor alle scharnieren. Zodoende behoren alle scharnieren tot klasse 1.
Corrosiebestendigheid
0/4 (5*)
Inbraakwerend
1
Klasse 1: geschikt voor inbraakwerende deuren, afhankelijk van de vooropgestelde kwalifikatie van het element.
Scharnierklasse
13
Klasse 13: Scharnieren in deze klasse voloen aan de gestelde eisen bij intensief gebruik.
De classificatie 4 7 6 0 1 0/4 (5*) 1 13 betekent het volgende:
Een scharnier voor (4) zeer intensief gebruik, getest op duurzaamheid met 200.000 cycli (7), op een element van 120 kg (6) dat niet geschikt is voor rook- of brandwerendheid (0), een corrosieweerstand van 240u (4) bezit en kan toegepast worden op inbraakwerende (1) deuren.
*) Corrosieklasse 5 volgens DIN norm EN 1670:2007. Scharnieren van klasse 0 = niet-gelakte/niet-geanodiseerde scharnieren, klasse 4 = hoge corrosiebestendigheid, klasse 5 = Zeer hoge corrosiebestendigheid.
