KT-RV, driedelig
- Sterk genoeg voor vleugelgewichten tot 160 kg
- Knoop van 22 mm diameter
- Ook na verstelling blijft het scharnier mooi in lijn zonder spleetvorming
- De scharnieren zijn grotendeels voorgemonteerd
- DIN links/DIN rechts toepasbaar
Met een bescheiden knoop van slechts 22 mm diameter kan de drie-delige KT-RV-scharnier absoluut onopvallend zijn werk doen. Afhankelijk van het gebruikte systeemprofiel draagt onze Rollenband deurvleugels tot 160 kg. En dit terwijl de scharnieren zich zeer makkelijk laten afstellen met + 3 mm en – 3 mm in hoogte. In het horizontale vlak zijn de verstelafstanden ook + 3 mm en – 3 mm. De verstellingen zijn traploos instelbaar. De aandruk kan makkelijk worden aangepast door de lagerbus met ± 0,4 mm te verdraaien.
Zelfs na extreme afstelling blijft het scharnier mooi in lijn en stabiel. Voor een cleane look is het scharnier ook verkrijgbaar in annodisatie zilver (EV1) als standaardkleur ! Een 100 % opening zorgt ervoor dat zelfs in ziekenhuizen, voor rolstoelvriendelijke toegangen en overal waar een brede opening nodig is, een KT-RV scharnier de beste keuze is.
MATERIAAL
Gemaakt van geëxtrudeerd aluminium
TYPE BEVESTIGING
Directe montage in kader en vleugel
DRAAGVERMOGEN
Afhankelijk van het profielontwerp max. 160 kg
VERSTELMOGELIJKHEDEN
Scharnierende deurblad verstelbaar in 6 richtingen:
• Traploze horizontale verstelling + 3 / – 3 mm
• Traploze hoogteverstelling + 3 / – 3 mm
• Aandrukverstelling ± 0,4 mm
CERTIFICATEN
• CE-certificatie volgens EN 1935:2002, bandklasse 11
• SKG 2 sterre
KLEURKEUZE
De scharnieren zijn verkrijgbaar in anodisatie zilver (EV1) en RAL kleuren
AANVRAAG
DIN links/DIN rechts toepasbaar
K78110000 = EV 1 zwarte kunststofdelen
K781G0000 = RAL 9016 witte kunststofdelen
K78150000 = RAL 8077 zwarte kunststofdelen
K78190000 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)

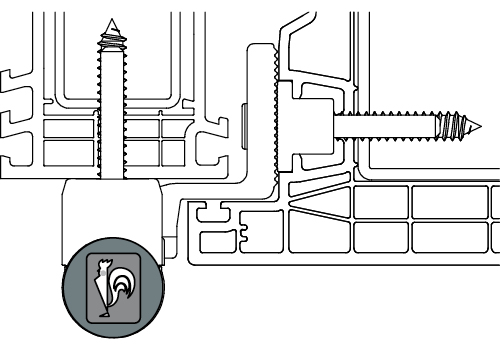

K78110001 = EV 1 zwarte kunststofdelen
K781G0001 = RAL 9016 witte kunststofdelen
K78150001 = RAL 8077 zwarte kunststofdelen
K78190001 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)

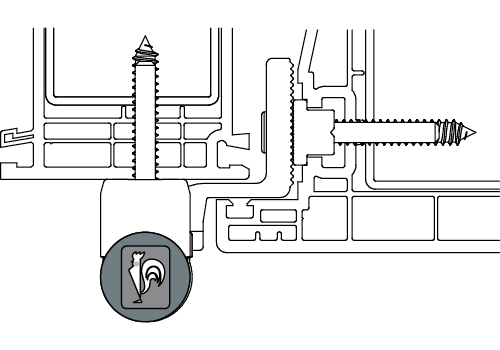

K78110002 = EV 1 zwarte kunststofdelen
K781G0002 = RAL 9016 witte kunststofdelen
K78150002 = RAL 8077 zwarte kunststofdelen
K78190002 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
KT-RV, driedelig: 3 7 4 0 1 0/4(5*) 1 11
Gebruiksklasse
3
Duurzaamheid
7
Klasse 7: 200.000 proefcycli (enkel deurscharnieren)
Gewicht
4
Vuurbestendigheid
0
Klasse 0: niet geschikt om toe te passen op rook- en brandwerende deuren (EN 1634-1)
Veiligheid
1
De basisvereisten voor gebruiksveiligheid gelden voor alle scharnieren. Zodoende behoren alle scharnieren tot klasse 1.
Corrosiebestendigheid
0/4(5*)
Inbraakwerend
1
Klasse 1: geschikt voor inbraakwerende deuren, afhankelijk van de vooropgestelde kwalifikatie van het element.
Scharnierklasse
11
Geschiktheid voor gebruik op vluchtdeuren
* Klasse 5 conform EN 1670:2007 / AC:2008
