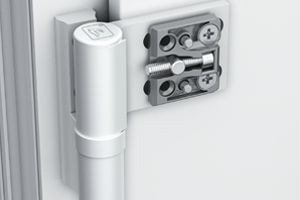

KT-SV
- CE-gecertificeerd naar norm EN 1935:2002, scharnierklasse 12
- Onzichtbare verstelling
- DIN links/DIN rechts toepasbaar
- Onderhoudsvrij
- Comfortabele verstellingen door één persoon uit te voeren
- Voorgemonteerd
Lichte deuren met smalle profielen stelt de deurenfabrikant steeds weer voor problemen. Het Hahn KT-SV scharnier biedt de oplossing en zorgt ervoor dat ook deuren tot 80 kg probleemloos funktioneren. Deze scharnier is verkrijgbaar in 3 kaderbreedtes (12, 15 en 20mm), is vervaardigd uit hoogwaardige materialen en makkelijk te verwerken. De montage is zeer eenvoudig en de verstelling op de werf kan zeer snel uitgevoerd worden. Vanaf maart 2010 bieden we de KT-SV scharnier eveneens aan met zelfborende schroeven wat wederom een kortere verwerkingstijd betekent. Alhoewel de KT-SV scharnier vaak op zijdeuren geplaatst wordt, beschikt ze toch over een CE certifikaat en behoort zelfs tot scharnierklasse 12, wat staat voor hoge belastbaarheid.
Materiaal
vervaardigd uit geëxtrudeerd aluminium
Bevestiging
Direktverschroeving in kader en vleugel, optioneel met de Dr hahn trapschroef, Als alternatief met zelfborende schroeven verkrijgbaar
Varianten
3 opdekbereiken: 15 - 20 mm, 18 -23 mm, 22 - 27 mm
Draagvermogen
Afhankelijk van de profieleigenschappen max. 80 kg
Verstelmogelijkheden
6 richtingen bij ingehangen vleugel
Certifikaten
CE-gecertificeerd naar norm EN 1935:2002, scharnierklasse 12
Kleuren
Leverbaar in alle RAL-kleuren

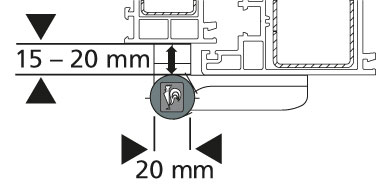

P307E0001 = RAL 9010
P307G0001 = RAL 9016
P30750001 = RAL 8077
P307E0045 = RAL 9010
P307G0045 = RAL 9016
P30750045 = RAL 8077

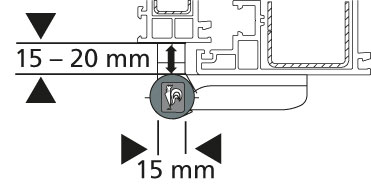

P307E0013 = RAL 9010
P307G0013 = RAL 9016
P30750013 = RAL 8077
P307E0047 = RAL 9010
P307G0047 = RAL 9016
P30750047 = RAL 8077

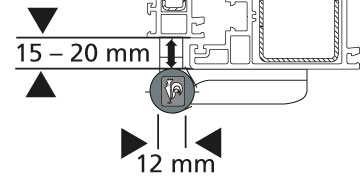

P307E0002 = RAL 9010
P307G0002 = RAL 9016
P30750002 = RAL 8077
P307E0050 = RAL 9010
P307G0050 = RAL 9016
P30750050 = RAL 8077

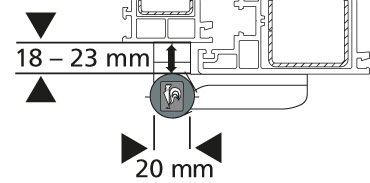

P307E0010 = RAL 9010
P307G0010 = RAL 9016
P30750010 = RAL 8077
P307E0046 = RAL 9010
P307G0046 = RAL 9016
P30750046 = RAL 8077

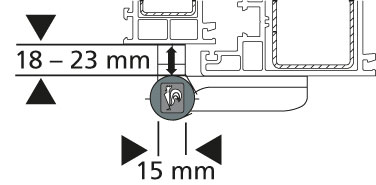

P307E0030 = RAL 9010
P307G0030 = RAL 9016
P30750030 = RAL 8077
P307E0048 = RAL 9010
P307G0048 = RAL 9016
P30750048 = RAL 8077
P307E0080 = RAL 9010
P307G0080 = RAL 9016
P30750080 = RAL 8077
P307E0081 = RAL 9010
P307G0081 = RAL 9016
P30750081 = RAL 8077
P307E0056 = RAL 9010
P307G0056 = RAL 9016
P30750056 = RAL 8077
P307E0057 = RAL 9010
P307G0057 = RAL 9016
P30750057 = RAL 8077
P307E0021 = RAL 9010
P307G0021 = RAL 9016
P30750021 = RAL 8077
KT-SV: 4 7 5 0 1 4 1 12
Gebruiksklasse
4
Klasse 4: zeer intensief gebruik. Scharnieren voor deuren die zeer frekwent en intensief gebruikt worden.
Duurzaamheid
7
Klasse 7: 200.000 proefcycli (enkel deurscharnieren)
Gewicht
5
Klasse 5: Gewicht van het testelement 100 kg
Vuurbestendigheid
0
Klasse 0: niet geschikt om toe te passen op rook- en brandwerende deuren (EN 1634-1)
Veiligheid
1
De basisvereisten voor gebruiksveiligheid gelden voor alle scharnieren. Zodoende behoren alle scharnieren tot klasse 1.
Corrosiebestendigheid
4
Klasse 4: zeer hoge corrosieweerstand
Inbraakwerend
1
Klasse 1: geschikt voor inbraakwerende deuren, afhankelijk van de vooropgestelde kwalifikatie van het element.
Scharnierklasse
12
Klasse 12: Scharnieren in deze klasse voloen aan de gestelde eisen bij intensief gebruik.
De classificatie 4 7 5 0 1 4 1 12 betekent het volgende:
Een scharnier voor (4) zeer intensief gebruik, getest op duurzaamheid met 200.000 cycli (7), op een element van 100 kg (5*) dat niet geschikt is voor rook- of brandwerendheid (0), (5e positie steeds (1) voor gebruiksveiligheid, een corrosieweerstand van 240u (4) bezit en kan toegepast worden op inbraakwerende (1) deuren en hierdoor tot scharnierklasse 12 behoort.
*) Hierbovenop werden 20 cycli met 200 kg en 5 cycli met 300 kg uitgevoerd (EN 1935).
