In vele landen worden regio-gebonden profielen gebruikt, voorgeschreven door Architekten, aannemers of andere instanties. Zo bijvoorbeeld zeer smalle profielen die het element een veel slanker uiterlijk geven. Dit gaat samen met speciale eisen die aan de scharnieren gesteld worden: bijvoorbeeld bevestiging op de schuine wand of op een verdiept liggend vleugelprofiel. De Hahn KT-B 6R scharnier kan voor de meeste situaties een oplossing bieden. Degelijke scharnieren waarop de fabrikant steeds rekenen kan. Zoals in de praktijk al lang is bewezen, is het deurscharnier traploos in zes richtingen verstelbaar.
MATERIAAL:
vervaardigd uit geëxtrudeerd aluminium
BEVESTIGING:
Direktverschroeving in kader en vleugel, KT-FIX, optioneel met de Dr hahn trapschroef
DRAAGVERMOGEN:
Afhankelijk van de profieleigenschappen max. 160 kg
VERSTELMOGELIJKHEDEN:
6 richtingen bij ingehangen vleugel:
CERTIFIKATEN:
CE-gecertificeerd naar norm <link https: www.nen.nl nen-shop norm nenen-19352002c12007-en.htm _blank internal link in current>EN 1935:2002, scharnierklasse 14, <link http: www.skgikob.nl en downloads assessment-guidelines.html _blank skg>SKG 2 Sterren
KLEUREN:
Leverbaar in alle RAL-kleuren

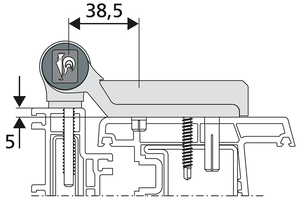

P604G0004 = RAL 9016 met witte kunststofdelen
P60460004 = RAL 9016 met zwarte kunststofdelen
P60450004 = RAL 8077 met zwarte kunststofdelen
P604G0004 = RAL 9016 met witte kunststofdelen
P60460004 = RAL 9016 met zwarte kunststofdelen
P60450004 = RAL 8077 met zwarte kunststofdelen
P604G0054 = RAL 9016 met witte kunststofdelen
P60460054 = RAL 9016 met zwarte kunststofdelen
P60450054 = RAL 8077 met zwarte kunststofdelen
P604G0054 = RAL 9016 met witte kunststofdelen
P60460054 = RAL 9016 met zwarte kunststofdelen
P60450054 = RAL 8077 met zwarte kunststofdelen
P604G0006 = RAL 9016 met witte kunststofdelen
P60460006 = RAL 9016 met zwarte kunststofdelen
P60450006 = RAL 8077 met zwarte kunststofdelen
P604G0006 = RAL 9016 met witte kunststofdelen
P60460006 = RAL 9016 met zwarte kunststofdelen
P60450006 = RAL 8077 met zwarte kunststofdelen
P604G0056 = RAL 9016 met witte kunststofdelen
P60460056 = RAL 9016 met zwarte kunststofdelen
P60450056 = RAL 8077 met zwarte kunststofdelen
P604G0056 = RAL 9016 met witte kunststofdelen
P60460056 = RAL 9016 met zwarte kunststofdelen
P60450056 = RAL 8077 met zwarte kunststofdelen
P605G0003 = RAL 9016 met witte kunststofdelen
P60560003 = RAL 9016 met zwarte kunststofdelen
P60550003 = RAL 8077 met zwarte kunststofdelen
P605G0053 = RAL 9016 met witte kunststofdelen
P60560053 = RAL 9016 met zwarte kunststofdelen
P60550053 = RAL 8077 met zwarte kunststofdelen
P605G0010 = RAL 9016 met witte kunststofdelen
P60560010 = RAL 9016 met zwarte kunststofdelen
P60550010 = RAL 8077 met zwarte kunststofdelen
P605G0060 = RAL 9016 met witte kunststofdelen
P60560060 = RAL 9016 met zwarte kunststofdelen
P60550060 = RAL 8077 met zwarte kunststofdelen
P615G0006 = RAL 9016 met witte kunststofdelen
P61560006 = RAL 9016 met zwarte kunststofdelen
P61550006 = RAL 8077 met zwarte kunststofdelen
P615G0006 = RAL 9016 met witte kunststofdelen
P61560006 = RAL 9016 met zwarte kunststofdelen
P61550006 = RAL 8077 met zwarte kunststofdelen
P615G0056 = RAL 9016 met witte kunststofdelen
P61560056 = RAL 9016 met zwarte kunststofdelen
P61550056 = RAL 8077 met zwarte kunststofdelen
P615G0056 = RAL 9016 met witte kunststofdelen
P61560056 = RAL 9016 met zwarte kunststofdelen
P61550056 = RAL 8077 met zwarte kunststofdelen
P615G0007 = RAL 9016 met witte kunststofdelen
P61560007 = RAL 9016 met zwarte kunststofdelen
P61550007 = RAL 8077 met zwarte kunststofdelen
P645G0008 = RAL 9016 met witte kunststofdelen
P64560008 = RAL 9016 met zwarte kunststofdelen
P64550008 = RAL 8077 met zwarte kunststofdelen
P615G0057 = RAL 9016 met witte kunststofdelen
P61560057 = RAL 9016 met zwarte kunststofdelen
P61550057 = RAL 8077 met zwarte kunststofdelen
P615G0058 = RAL 9016 met witte kunststofdelen
P61560058 = RAL 9016 met zwarte kunststofdelen
P61550058 = RAL 8077 met zwarte kunststofdelen
P604G0F04 = RAL 9016 met witte kunststofdelen
P60460F04 = RAL 9016 met zwarte kunststofdelen
P60450F04 = RAL 9016 met zwarte kunststofdelen
P604G0F04 = RAL 9016 met witte kunststofdelen
P60460F04 = RAL 9016 met zwarte kunststofdelen
P60450F04 = RAL 9016 met zwarte kunststofdelen
P604G0F54 = RAL 9016 met witte kunststofdelen
P60460F54 = RAL 9016 met zwarte kunststofdelen
P60450F54 = RAL 8077 met zwarte kunststofdelen
P604G0F54 = RAL 9016 met witte kunststofdelen
P60460F54 = RAL 9016 met zwarte kunststofdelen
P60450F54 = RAL 8077 met zwarte kunststofdelen
P604G0F06 = RAL 9016 met witte kunststofdelen
P60460F06 = RAL 9016 met zwarte kunststofdelen
P60450F06 = RAL 8077 met zwarte kunststofdelen
P604G0F06 = RAL 9016 met witte kunststofdelen
P60460F06 = RAL 9016 met zwarte kunststofdelen
P60450F06 = RAL 8077 met zwarte kunststofdelen
P604G0F56 = RAL 9016 met witte kunststofdelen
P60460F56 = RAL 9016 met zwarte kunststofdelen
P60450F56 = RAL 8077 met zwarte kunststofdelen
P604G0F56 = RAL 9016 met witte kunststofdelen
P60460F56 = RAL 9016 met zwarte kunststofdelen
P60450F56 = RAL 8077 met zwarte kunststofdelen
P605G0F03 = RAL 9016 met witte kunststofdelen
P60560F03 = RAL 9016 met zwarte kunststofdelen
P60550F03 = RAL 8077 met zwarte kunststofdelen
P605G0F53 = RAL 9016 met witte kunststofdelen
P60560F53 = RAL 9016 met zwarte kunststofdelen
P60550F53 = RAL 8077 met zwarte kunststofdelen
P605G0F10 = RAL 9016 met witte kunststofdelen
P60560F10 = RAL 9016 met zwarte kunststofdelen
P60550F10 = RAL 8077 met zwarte kunststofdelen
P605G0F60 = RAL 9016 met witte kunststofdelen
P60560F60 = RAL 9016 met zwarte kunststofdelen
P60550F60 = RAL 8077 met zwarte kunststofdelen
KT-B 6R: 4 7 7 0 1 5 1 14
Gebruiksklasse
4
Klasse 4: zeer intensief gebruik. Scharnieren voor deuren die zeer frekwent en intensief gebruikt worden.
Duurzaamheid
7
Klasse 7: 200.000 proefcycli (enkel deurscharnieren)
Gewicht
7
Klasse 7: Gewicht van het testelement 160 kg
Vuurbestendigheid
0
Klasse 0: niet geschikt om toe te passen op rook- en brandwerende deuren (EN 1634-1)
Veiligheid
1
De basisvereisten voor gebruiksveiligheid gelden voor alle scharnieren. Zodoende behoren alle scharnieren tot klasse 1.
Corrosiebestendigheid
5
Klasse 5 : 480 uren zoutspray-test
Inbraakwerend
1
Klasse 1: geschikt voor inbraakwerende deuren, afhankelijk van de vooropgestelde kwalifikatie van het element.
Scharnierklasse
14
Klasse 14: Scharnieren in deze klasse voloen aan de gestelde eisen bij intensief gebruik.
De classificatie 4 7 7 0 1 4 1 14 betekent het volgende: Een scharnier voor (4) zeer intensief gebruik, getest op duurzaamheid met 200.000 cycli (7), op een element van 160 kg (7*) dat niet geschikt is voor rook- of brandwerendheid (0), een corrosieweerstand van 240u (4) bezit en kan toegepast worden op inbraakwerende (1) deuren.
*) Hierbovenop werden 20 cycli met 240 kg en 5 cycli met 360 kg uitgevoerd (EN 1935).
