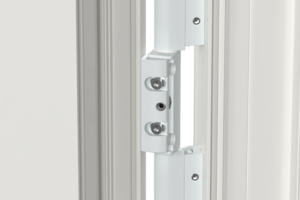

KT-RKN, driedelig
- Elegante vormgeving
- Draagkracht tot 120 kg
- Comfortabel gebruik op de bouwwerf
- Blijft mooi in lijn, ook na verstelling
- Openingsgraad tot 180°
- 18mm knoopdiameter
- DIN Links/DIN Rechts toepasbaar
- Voorgemonteerde scharnierdelen
Bij de ontwikkeling van de vier nieuwe Rollenband scharnieren voor kunststof deuren, hebben de Dr. Hahn constructeurs extra aandacht geschonken een de elegante vorm en de hoge draagkracht. De driedelige scharnieren dragen tot 120 kg, de 2-delige variant gaat probleemloos tot 90 kg. Beide types worden bevestigd door middel van lange stiften en boorschroeven. Voor vleugels tot 80 kg biedt Dr Hahn het 2-delige alternatief aan met korte stiften en boorschroeven zodat enkel de kunststof dient voorgeboord te worden.
Zowat alle profielsystemen kunnen bediend worden
Bij de opdekverschroeving is het belangrijk dat het scharnier mooi aansluit. Het KT-RKN scharnier wordt dan ook aangeboden met een recht vleugeldeel (0°) alsook met een afgeschuinde radius (bvb 5°). De deurenfabrikant kan dus kiezen uit een zeer brede waaier aan mogelijkheden. Beide productlijnen zijn geschikt om opdekhoogtes van 16,5 mm tot 26 mm te bedienen. Een universeel toepasbare boormal maakt de verwerking zeer eenvoudig.
Bij alle types kan in 6 richtingen versteld worden, zelfs bij een ingehangen vleugel:
In de hoogte kan het scharnier +/- 3 mm versteld worden
Horizontaal zijn eveneens +/- 3 mm mogelijk
Voor de dichtingsaandruk is het +/- 1,0 mm
Het in- en uithangen van de vleugel is zeer comfortabel. Het kaderdeel kan namelijk in elke situatie eenvoudig geplaatst of weg genomen worden, zonder de bevestiging te lossen.
Materiaal
Vervaardigd uit ge-extrudeerd aluminium
Bevestigingsmogelijkheden
Rechtstreekse verschroeving in kader en vleugel
Opdekhoogtes
Van 16,5 mm tot 26,0 mm
Draagkracht
afhankelijk van de profieluitvoering: max. 120 kg
verstelmogelijkheden
Deurvleugel in 6 richtingen verstelbaar:
Kleuren
Leverbaar in alle RAL-kleuren
K86110101 = EV1 zwarte kunststofdelen
K861G0101 = RAL 9016 witte kunststofdelen
K86190101 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
K86110001 = EV1 zwarte kunststofdelen
K861G0001 = RAL 9016 witte kunststofdelen
K86190001 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
K86210101 = EV1 zwarte kunststofdelen
K862G0101 = RAL 9016 witte kunststofdelen
K86290101 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
K86210001 = EV1 zwarte kunststofdelen
K862G0001 = RAL 9016 witte kunststofdelen
K86290001 = speciale kleur (bijvoorbeeld zilver metallic 003 zwarte kunststofdelen)
KT-RKN, driedelig: 3 7 4 0 1 0/4 (5*) 1 11
Gebruiksklasse
3
Duurzaamheid
7
Klasse 7: 200.000 proefcycli (enkel deurscharnieren)
Gewicht
4
Vuurbestendigheid
0
Klasse 0: niet geschikt om toe te passen op rook- en brandwerende deuren (EN 1634-1)
Veiligheid
1
De basisvereisten voor gebruiksveiligheid gelden voor alle scharnieren. Zodoende behoren alle scharnieren tot klasse 1.
Corrosiebestendigheid
0/4 (5*)
Inbraakwerend
1
Klasse 1: geschikt voor inbraakwerende deuren, afhankelijk van de vooropgestelde kwalifikatie van het element.
Scharnierklasse
11
De classificatie 3 7 4 0 1 0/4 (5*) 1 11 betekent het volgende:
Een deurscharnier geschikt voor (3) intensief gebruik, getest op (7) 200.000 cycli, met een massa van (4) 80 kg, niet geschikt voor (0) rook- of brandwerende elementen, met een zeer hoge (5) corrosieweerstand en geschikt voor (1) inbraakwerende deuren. Dit scharnier bevindt zich in klasse 11.
*) Corrosieklasse 5 volgens DIN norm EN 1670:2007. Scharnieren van klasse 0 = niet-gelakte/niet-geanodiseerde scharnieren, klasse 4 = hoge corrosiebestendigheid, klasse 5 = Zeer hoge corrosiebestendigheid.
